Kenwood TM-D710 -
TNC Error
(DL8RO)
ACHTUNG:
Diese Anleitung erhebt keinen Anspruch auf Fehlerfreiheit. Jeder Eingriff geschieht
ausschließlich auf eigenes Risiko!

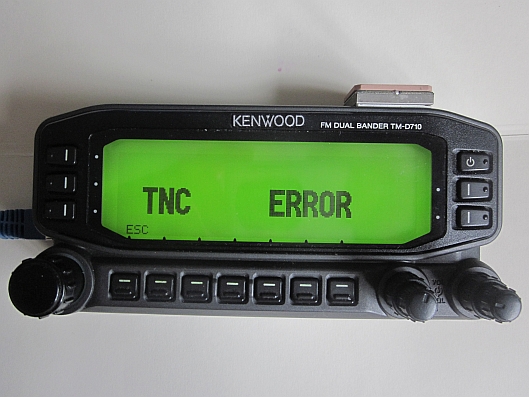

TNC Error? Da erschrickt
man, wenn man das auf dem Display sieht......

Meine Fehlersuche begann
wieder mit
Recherchen im Internet und ich wurde schnell fündig:
Es könnte die defekte Lithiumzelle ML614 (Teile-Nr. W09-0971-05)
sein.
Kenwood schreibt dazu in der
Serviceanleitung:
Die Backup-Batterie Schaltung erzeugt
mit R115 und
R116 und Schutzdiode D3 die
Ladespannung aus
der 5V Spannung für die
interne wiederaufladbare
Lithium-Batterie Die Spannung der
Batterie liegt bei ca.
3,1 V bei voller
Aufladung.
Die Lithium-Batterie
sichert die Daten
des S-RAM (IC13),
RTC (IC25) und
Logik-IC (IC15).
Der S-RAM
dient der Aufrechterhaltung des Status
des aktuellen Paket-Modus.
Der Pufferstrom
beträgt etwa 5μA,
damit können die Daten
für etwa vier Wochen
gespeichert werden.
Leider haben die üblichen Elektronikversender
diese Zelle nicht im Angebot.
Aber bei ETuS-Landgraf wurde ich mit Hilfe der Teilenummer
fündig. Sie kostet dort 4,71 Euro, ich war aber ganz erstaunt, daß
die Versandgebühr 5,95 Euro betragen sollte! Also weitergesucht und
bei www.abcde.de Hans-Martin
Hanisch in Leutkirch die Bestellung ausgelöst. Preis hier: 6,19
versandkostenfrei.
Gestern bestellt - heute lag der Brief mit der Zelle bei mir im
Kasten. Das nenne ich Service!
Der Einbau dauert 2 Minuten
und das Gerät läuft wieder:

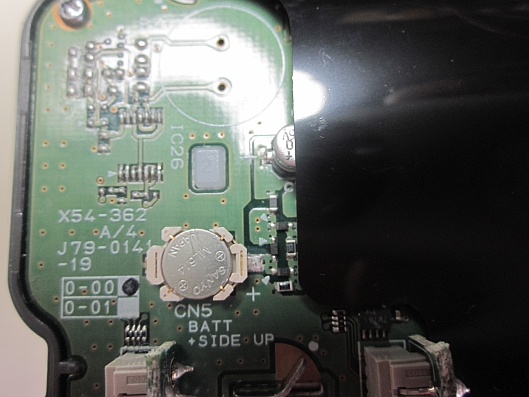

Bedienteilrückwand abschrauben und schon sieht man die Zelle in
ihrer Halterung.
Zelle austauschen - Bedienteilrückwand anschrauben - fertig!

|
